浮选机

浮选机 159 0364 9888

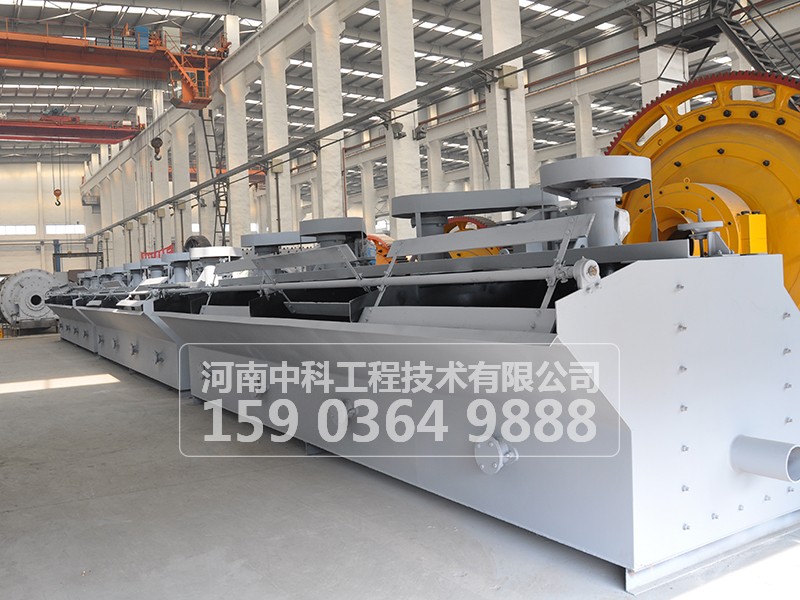

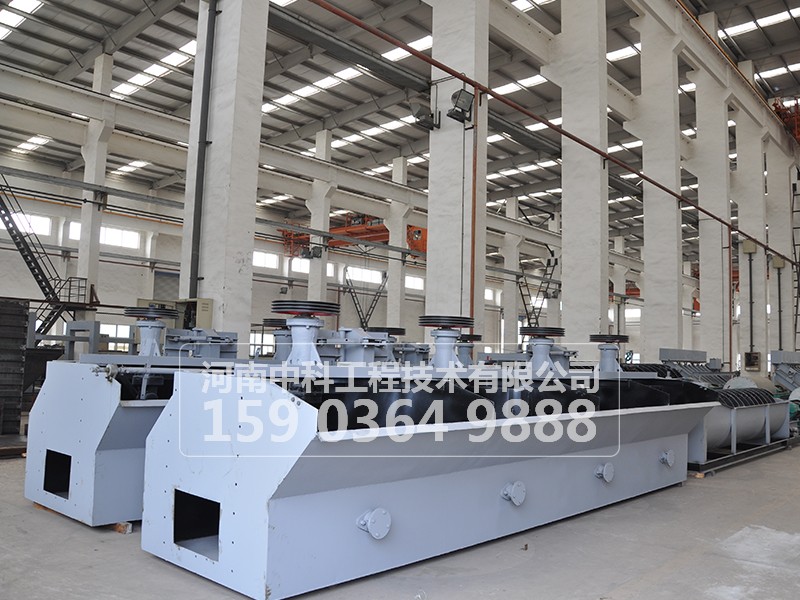

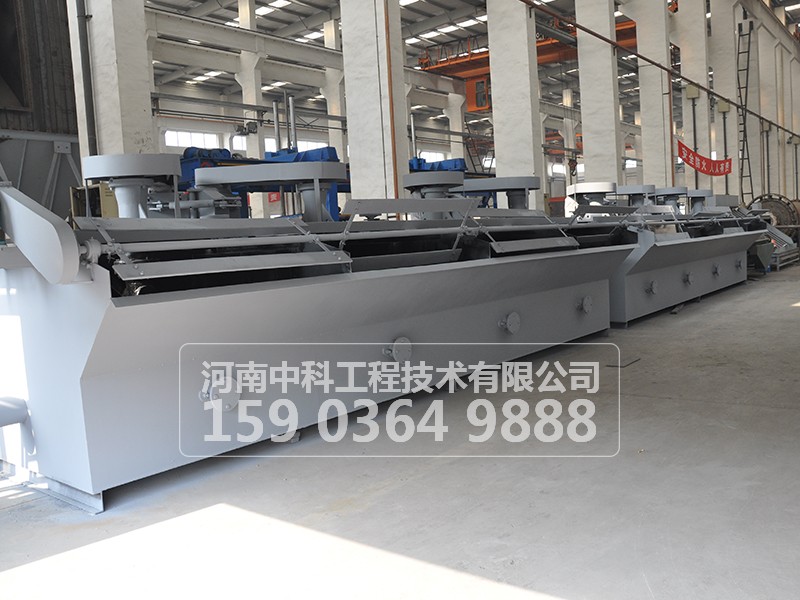

浮选机图片
  • 浮选机
  • 浮选机
  • 浮选机

        浮选机适用于有色黑色金属的选别,还可用于非金属如:煤莹石、滑石的选别。

        浮选机由电动机三角代传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。

浮选机性能特点

       浮选机的结构装置:本机主要由承浆槽、搅拌装置、充气装置、排出矿化泡装置、电动机等组成。

       1、承浆槽:它有进浆口,以及调节矿浆面的闸门装置,它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成。

       2、搅拌装置:它用于搅拌矿浆,防止矿砂在槽体沉淀,它主要由皮带轮、叶轮、垂直轴等组成,叶轮是由耐磨橡胶制成的。

       3、充气装置:它由导管进气管组成,当叶轮旋转时,叶轮腔中产生负压,将空气通过中空的泵管吸入,并弥散在矿浆中形成气泡群,这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子,进一步使矿浆中的气泡细化,及消除浮选槽中矿浆流的旋转运动,造成大量垂直上升的微泡,为浮选过程提供必要的条件。

       4、排除矿化气泡装置:它是将浮在槽面上的泡沫刮出,主要由电机带动减速器,减速器带动刮板组成。

       我厂生产的浮选设备具有如下特点:吸气量大、功耗低。每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于流程的变更.矿浆循环合理,能 限度地减少粗砂沉淀。设有矿浆面的自控装置,调节方便 。叶轮带有后倾式的上下叶片。上叶片产生矿浆上循环,下叶片产生矿浆下循环。

SF型浮选机技术参数

型号SF0.37SF0.7SF1.2SF2.8SF4
槽体容积(m3)0.370.71.22.84
叶轮直径(mm)300350450550650
生产能力(m3/min)0.2-0.40.3-0.90.6-1.21.5-3.50.5-4
叶轮转速(m3/min)352400312268238
电动机型号①Y90L-4①Y100L2-4①Y132M2-6①Y160L-6①Y180L-6
②Y90S-4②Y90S-4②Y90S-4②Y90S-4②Y90L-4
功率(kw)①1.5①3①5.5①11①15
②1.1②1.1②1.1②1.1②1.5
外型尺寸(mm)700×700×750900×820×9501100×1100×11001700×1600×11501850×2050×1200
单槽重量(kg)468600137323382660


XJK系列浮选机技术参数

型号规格XJK-0.35(3A)XJK-0.62(4A)XJK-1.1(5A)XJK-2.8(6A)XJK-5.8(7A)
有效容积(m3)0.350.621.12.85.8
生产能力(m3/min)0.18~0.40.3~0.90.6~1.61.5~3.53~7
转速(r/min)470400330280240
叶轮直径(mm)300350500600750
配套电机型号转子Y90L-4Y100L2-4Y132M2-6Y160L-6Y200L2-6(Y225M-6)
刮板Y90S-4Y90S-4Y90S-4Y90S-4Y90L-4
功率(kw)叶轮电机1.535.51122(30)
刮板电机1.11.11.11.11.5
重量:(t/单槽)0.430.861.382.333.533

浮选机使用说明:

       开机前应先检查各部位螺栓,停机起动前应先手动代轮旋转,以防沉淀物淤积增加电动机负荷,工作时应细心调整闸门高度,使液面保持稳定,随时将矿浆液面上的矿化泡沫刮入流槽。叶轮与定子应保持一定的间距,磨损时应注意更换,泵体内轴承每三个月要保养一次。

       易损件:叶轮,定子。
