鄂式破碎机

鄂式破碎机 159 0364 9888

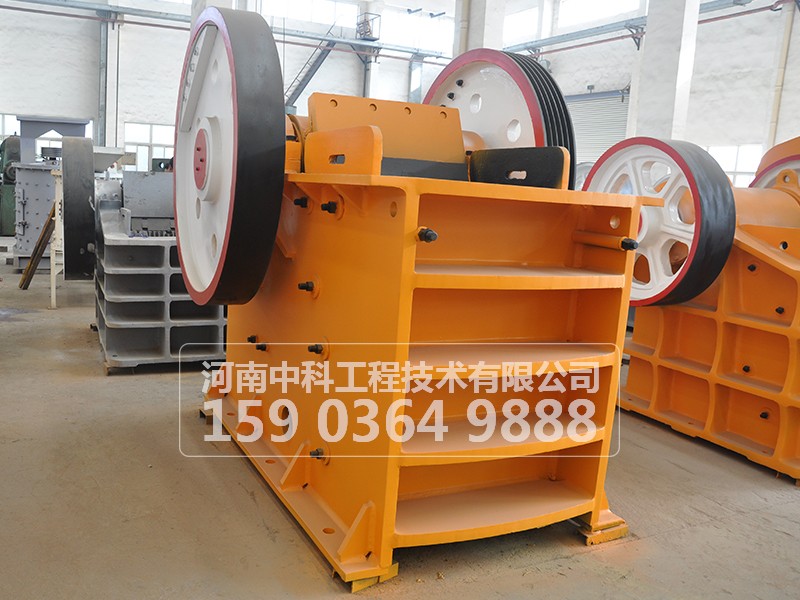

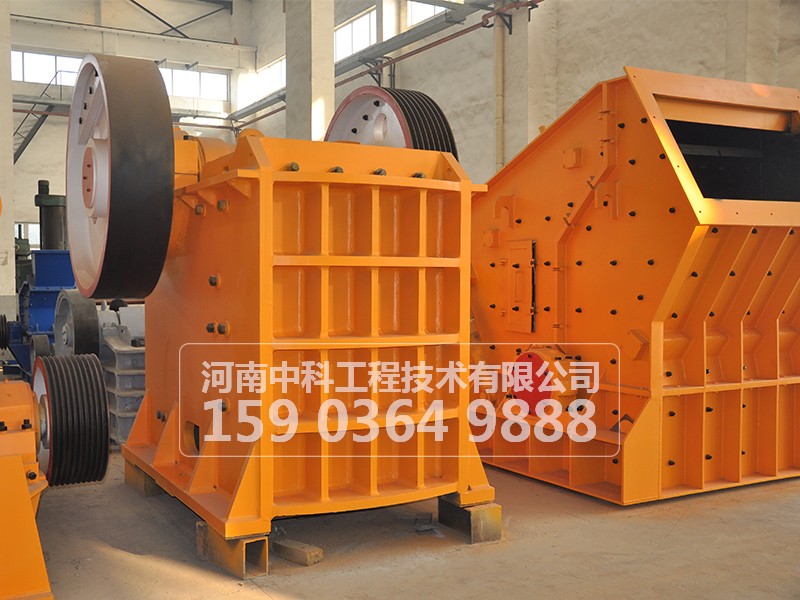

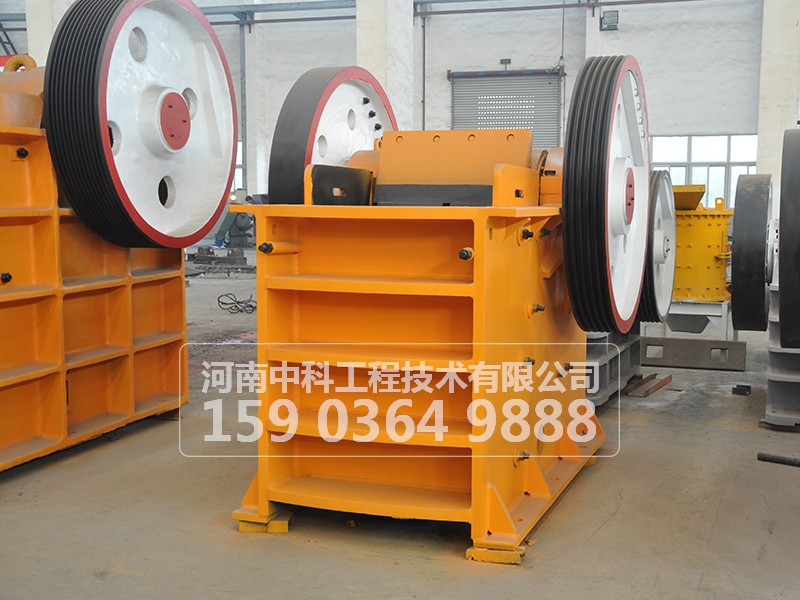

鄂式破碎机图片
  • 鄂式破碎机
  • 鄂式破碎机
  • 鄂式破碎机

       颚式破碎机(又名老虎口)出现于1858年,首先广泛应用于筑路工程,以后应用于矿山。具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。颚式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。

颚式破碎机结构概况

       鄂式破碎机主要由固定体、转动体、保险装置、调整装置等几部分组成。

        1、固定体:鄂式破碎机固定体的主要部件是机架,机架的制造工艺有两种:中碳钢铸造机架和中碳钢钢板焊接机架。焊接机架是在原铸造机架的基础上又增加了多条加强筋,并通过严格的质量控制和特定的工艺要求,达到与铸造机架相同的使用效果。为了防止机架侧壁的严重磨损,在破碎腔左右侧上装有护板,可随意更换。

        2、转动体:由动颚、偏心轴、轴承、皮带轮等几部分组成,是鄂式破碎机传动和承受力的主要部分。

        a、 动颚由动颚支架和活动颚板等部件组成,颚破的动颚支架采用35#铸钢,并经过调质处理。

        b、 颚破机的偏心轴由45#钢车制,并经过调质处理。

        c、 轴承采用双列向心球面滚子轴承,具有微调、承受力大、耐用的特点。

        d、 颚板分活动和固定两种,为提高破碎效果,表面采用优化齿型,材质采用ZGMn13具有硬度高、耐磨,使用效果良好的特点。

        3、调整装置:该装置是用来调整排料口的大小尺寸,控制颚式破碎机出料粒度。我厂颚式破碎机调整机构有两种形式:提长楔块式和顶杆垫片式,调整方便灵活,能实现无级调整。

鄂式破碎机工作原理:

       鄂式破碎机有多种结构形式,工作原理是相同的,即通过动鄂的周期性运动来破碎物料.在动鄂绕悬挂心轴向固定鄂摆动的过程中,位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用.开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;当压力上升到超过物料所能承受的强度时,即发生破碎.反之,当动鄂离开固定鄂向相反方向摆动时,物料则靠自重向下运动.动鄂的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离.经若干个周期后,被破碎的物料便从排料口排出机外.

鄂式破碎机规格与性能参数表

型 号进料口尺寸(mm) 进料粒度(mm)产量(t/h)配用电机功率(kw)外形尺寸(mm)重量(t)
PE-150×250150×2501251-35.5896×745×9351
PE-250×400400×2502005-20151430×1310×13403
PE-400×600600×40035015-50301700×1732×16537
PE-600×900900×60048045-110552290×2206×237017
PE-900×1200900×120075090-2201103800×3166×304550
PE-500×750500×75042515-65552035×1921×200012
PE-750×10601060×750630105-195902655×2302×311029
PEX-250×750750×25021015-30301667×1545×10205
PEX-250×10001000×25021015-50301550×1964×13807
PEX-250×12001200×25021020-60372192×1900×19508.5

       鄂式破碎机是一种用途极为广泛的破碎设备,根据其结构特点可分为复摆鄂式破碎机(即单肘板鄂式破碎机)和简摆鄂式破碎机(即双肘板鄂式破碎机)。

简摆鄂式破碎机工作原理:

  动鄂悬挂在心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。带动两块推力板也做往复运动,从而推动动鄂做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动鄂上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。此外,这种破碎机工作时,动鄂上每点的运动轨迹都是以心轴为中心的圆弧,圆弧半径等于该点至轴心的距离,上端圆弧小,下端圆弧大,破碎效率较低,其破碎比i一般为3-6.由于运动轨迹简单,故称简单摆动鄂式破碎机。

     简摆鄂式破碎机结构紧凑简单,偏心轴等传动件受力较小;由于动鄂垂直位移较小,加工时物料较少有过度破碎的现象,动鄂鄂板的磨损较小。

复摆鄂式破碎机工作原理:

  动鄂上端直接悬挂在偏心轴上,作为曲柄连杆机构的连杆,由偏心轴的偏心直接驱动,动鄂的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时,动鄂上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距),逐渐向下变成椭圆形,越向下部,椭圆形越偏,直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动鄂上各点的运动轨迹比较复杂,故称为复杂摆动式鄂式破碎机。

  复摆式鄂式破碎机与简摆式相比较,其优点是:质量较轻,构件较少,结构更紧凑,破碎腔内充满程度较好,所装物料块受到均匀破碎,加以动鄂下端强制性推出成品卸料,故生产率较高,比同规格的简摆鄂式破碎机的生产率高出20-30%;物料块在动鄂下部有较大的上下翻滚运动,容易呈立方体的形状卸出,减少了像简摆式产品中那样的片状成分,产品质量较好。

  我公司生产制造的两个系列各种规格的鄂式破碎机由于其结构简单、性能可靠、操作方便,维修方便,使用安全等优点,被广泛用于冶金、矿山、建材、化工、水泥等企业的破碎作业。
